1.1 界面程序概覽
每臺工控機只能安裝一套視覺檢測系統軟件。軟件界面程序啟動后，其界面顯示如下圖：

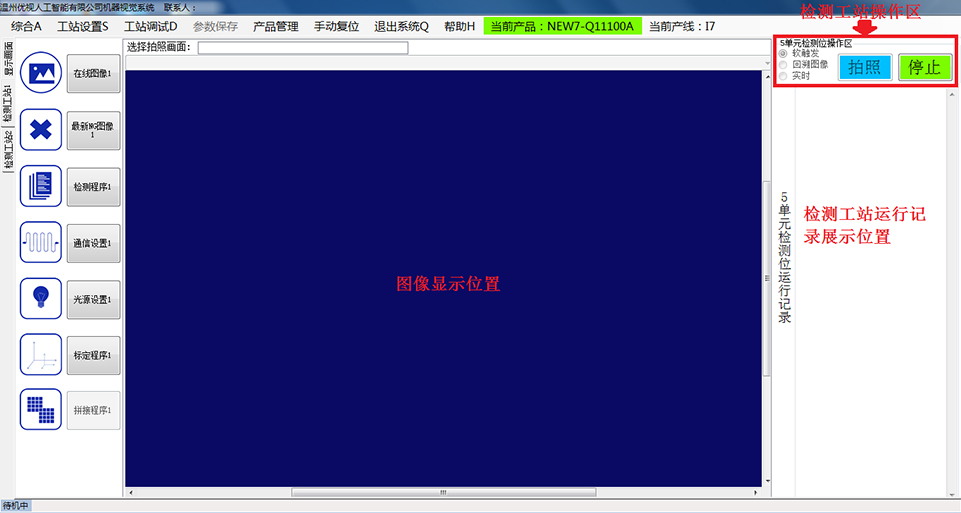

在右上角的“生產統計及設置”區域中，從上到下依次排列“檢測工位 1 數據顯示區”、 “檢測工位 2 數據顯示區”、……。其中， “數據顯示區”的數量等于該軟件預先設置的檢 測工位的數量；“檢測工位 1”、“檢測工位 2”……可由檢測工位的名稱替代，可以在“產品 管理”彈出的對話框中修改名稱。 在左下角的“檢測結果數據展示區”內，可以查看當前生產的產品的實測結果值、上下 限、每一項數據對應的 NG 產品數量和 NG 率以及數據補償值設置、上下限設置、其它參數 設置。其中，“結果數據”選項卡的數量等于該軟件預先設置的檢測工位的數量。 我們對界面的所有操作，都將展示在“操作日志展示區域”中，同時記錄并保存到以“l(fā)og+ 日期”命名的“.txt”格式的文檔中。 鼠標左鍵單擊“界面切換按鈕”中的任意按鈕，可以切換展示的內容。如下圖為“檢測 工站”界面展示的內容：
檢測工站操作區用于輔助調試。界面程序中的某檢測位（或“檢測工站”）處于運行狀 態時，該檢測位的“相機操作區”中出現“停止”按鈕，并且按鈕背景為綠色。該檢測位被 關閉時，該檢測位的“相機操作區”中出現“運行”按鈕，并且按鈕背景為紅色。
